سنگ شکن فکی (Jaw Crusher) | مشخصات فنی، عملکرد، قیمت، قطعات و راهنمای خرید
دستگاه خردایش اولیه
سنگشکن فکی (Jaw Crusher) یکی از مهمترین تجهیزات در مرحله خردایش اولیه خطوط فرآوری مواد معدنی است که وظیفه کاهش ابعاد سنگهای استخراجشده از معدن را بر عهده دارد. این دستگاه با اعمال نیروی فشاری بین دو فک ثابت و متحرک، سنگهای بزرگ را به ابعاد مناسب برای ورود به مراحل بعدی خردایش تبدیل میکند. استحکام بالا، عملکرد پایدار، ظرفیت تولید متنوع و امکان خردایش انواع سنگهای سخت و نیمهسخت، سنگشکن فکی را به یکی از پرکاربردترین ماشینآلات در معادن، کارخانههای شن و ماسه، صنایع سیمان و پروژههای عمرانی تبدیل کرده است.
معرفی دستگاه سنگشکن فکی
سنگشکن فکی یکی از تجهیزات اصلی در خطوط خردایش است که وظیفه آن خردایش اولیه (Primary Crushing) سنگهای معدنی با ابعاد بزرگ به اندازههای قابل استفاده برای مراحل بعدی خردایش است.
این دستگاه معمولاً در ابتدای خطوط خردایش قرار میگیرد و مواد استخراجشده از معدن را که دارای ابعاد و مقاومت بالا هستند، دریافت کرده و با اعمال نیروی فشاری (Compression Force) به قطعات کوچکتر تبدیل میکند.
سنگشکنهای فکی در مدلها و ظرفیتهای مختلف طراحی میشوند و انتخاب مدل مناسب آن به عواملی مانند:
- نوع ماده معدنی
- سختی و مقاومت فشاری سنگ
- ظرفیت مورد نیاز خط
- ابعاد ورودی مواد
- اندازه محصول خروجی
وابسته است.

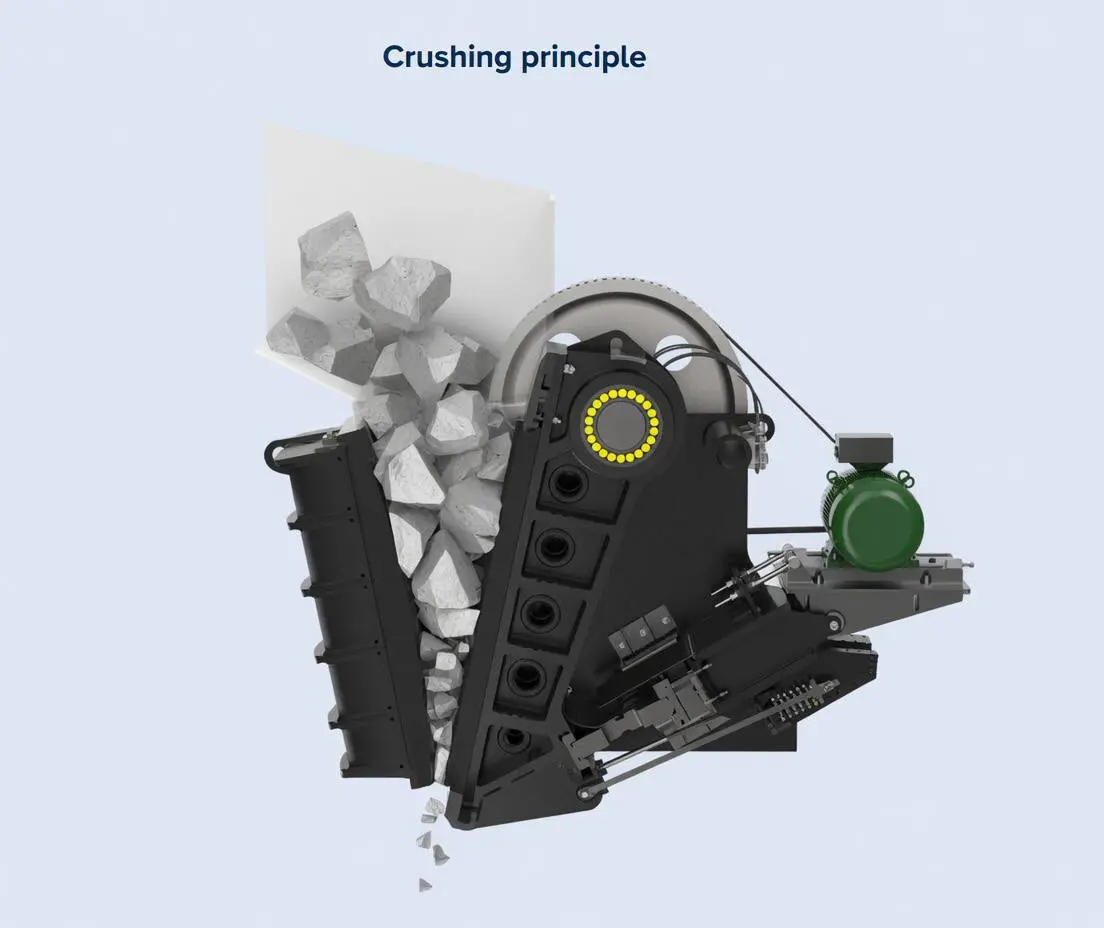

نحوه عملکرد سنگشکن فکی
عملکرد سنگشکن فکی بر اساس حرکت رفت و برگشتی یک فک متحرک در مقابل یک فک ثابت انجام میشود.مواد معدنی از قسمت بالایی دستگاه (Feed Opening) وارد محفظه خردایش شده و بین دو فک قرار میگیرند. با حرکت فک متحرک به سمت فک ثابت، فشار زیادی به سنگ وارد شده و عملیات خردایش انجام میشود. سپس با باز شدن فاصله بین دو فک، مواد خردشده از قسمت خروجی دستگاه خارج میشوند.میزان خردایش و اندازه محصول خروجی با تنظیم فاصله دهانه خروجی دستگاه یا CSS (Closed Side Setting) کنترل میشود.
کاربردهای سنگشکن فکی
مهمترین کاربردها:
- معادن سنگ آهن
- معادن مس
- معادن سرب و روی
- معادن طلا
- کارخانههای تولید شن و ماسه
- خطوط خردایش سنگهای ساختمانی
- تولید مصالح راهسازی
- صنایع سیمان
- پروژههای عمرانی و سدسازی
مواد قابل خردایش:
- گرانیت
- بازالت
- آهک
- کوارتز
- دولومیت
- سنگ آهن
- سنگ مس
- سنگهای رودخانهای

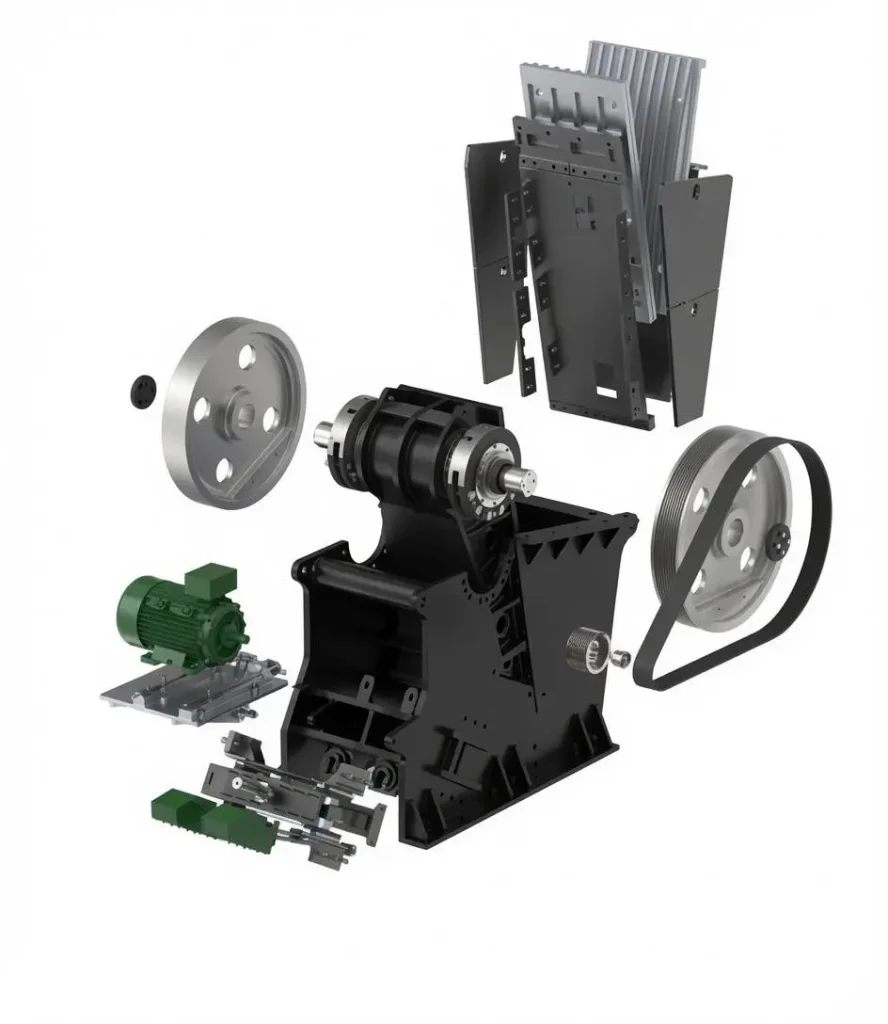

اجزای اصلی سنگشکن فکی
برای مشاهده لیست کامل قطعات یدکی، مشخصات فنی و دریافت مشاوره انتخاب قطعه مناسب وارد بخش قطعات شوید
| قطعه | وظیفه |
|---|---|
| فک ثابت (Fixed Jaw Plate) | ایجاد سطح مقاوم برای اعمال نیروی خردایش |
| فک متحرک (Swing Jaw Plate) | حرکت رفت و برگشتی و وارد کردن فشار به سنگ |
| شانه فک (Jaw Plate) | قطعه سایشی اصلی در تماس مستقیم با مواد |
| شافت خارج از مرکز (Eccentric Shaft) | ایجاد حرکت نوسانی فک متحرک |
| توگل پلیت (Toggle Plate) | انتقال نیرو و محافظت از سیستم در برابر فشار اضافی |
| فلایویل (Flywheel) | ذخیره انرژی چرخشی و ایجاد حرکت یکنواخت |
| یاتاقانها (Bearings) | پشتیبانی و روانسازی محور چرخشی |
| بدنه دستگاه (Frame) | تحمل نیروهای وارد شده هنگام خردایش |
مزایای سنگشکن فکی
- ساختار مکانیکی ساده و مقاوم
- مناسب برای خردایش سنگهای سخت و ساینده
- قابلیت استفاده در شرایط کاری سنگین
- تعمیر و نگهداری آسان
- هزینه بهرهبرداری مناسب
- امکان تنظیم اندازه محصول خروجی
- قابلیت تولید در ظرفیتهای مختلف
- عمر کاری بالای قطعات اصلی در صورت انتخاب صحیح آلیاژ

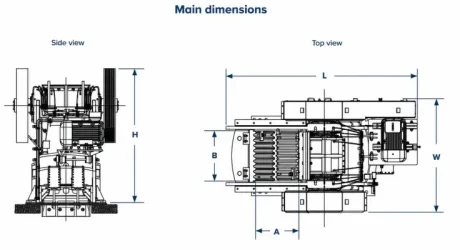

مشخصات فنی سنگشکن فکی
| مدل | سایز دهانه ورودی (mm) | وزن تقریبی (Kg) | توان موتور (kW) | سرعت دوران (RPM) | ظرفیت تولید (T/hr) |
|---|---|---|---|---|---|
| 50×30 | 500×300 | 3500 | 37 | 280 | 5–30 |
| 60×40 | 600×400 | 7500 | 45 | 270 | 15–40 |
| 80×50 | 800×500 | 10000 | 55 | 270 | 40–85 |
| 80×55 | 800×550 | 13000 | 55 | 225 | 40–125 |
| 90×30 | 900×300 | 11000 | 45 | 260 | 25–80 |
| 90×40 | 900×400 | 12000 | 55 | 260 | 40–110 |
| 90×50 | 900×500 | 13000 | 55 | 260 | 40–110 |
| 90×60 | 900×600 | 16000 | 75 | 280 | 60–205 |
| 90×70 | 900×700 | 22000 | 75 | 220 | 70–205 |
| 100×20 | 1000×200 | 7000 | 45 | 280 | 20–60 |
| 125×30 | 1250×300 | 9000 | 55 | 280 | 25–70 |
| 100×63 | 1000×630 | 21000 | 75 | 220 | 75–180 |
| 100×75 | 1000×750 | 16000 | 75 | 220 | 90–150 |
| 100×80 | 1000×800 | 17000 | 75 | 220 | 100–180 |
| 110×90 | 1100×900 | 23000 | 90 | 205 | 125–250 |
| 120×100 | 1200×1000 | 50000 | 132 | 180 | 250–470 |
| 120×150 | 1200×1500 | 65000 | 160 | 170 | 350–800 |
نکات نگهداری سنگشکن فکی
برای افزایش عمر دستگاه و کاهش توقفات ناخواسته:
- وضعیت شانههای فک بهصورت دورهای بررسی شود.
- روغنکاری یاتاقانها طبق برنامه انجام شود.
- پیچهای نگهدارنده قطعات بررسی و سفت شوند.
- فاصله CSS متناسب با شرایط تولید تنظیم شود.
- از ورود قطعات فلزی غیرقابل خردایش جلوگیری شود.
- لرزش و صدای غیرعادی دستگاه بررسی شود.
جمعبندی
تماس برای مشاوره و استعلام
برای دریافت مشاوره فنی، استعلام قیمت و انتخاب مدل مناسب سنگ شکن فکی متناسب با شرایط خط خردایش، با کارشناسان آروان ره گستر تماس بگیرید.
تلفن تماس : 09109006848
