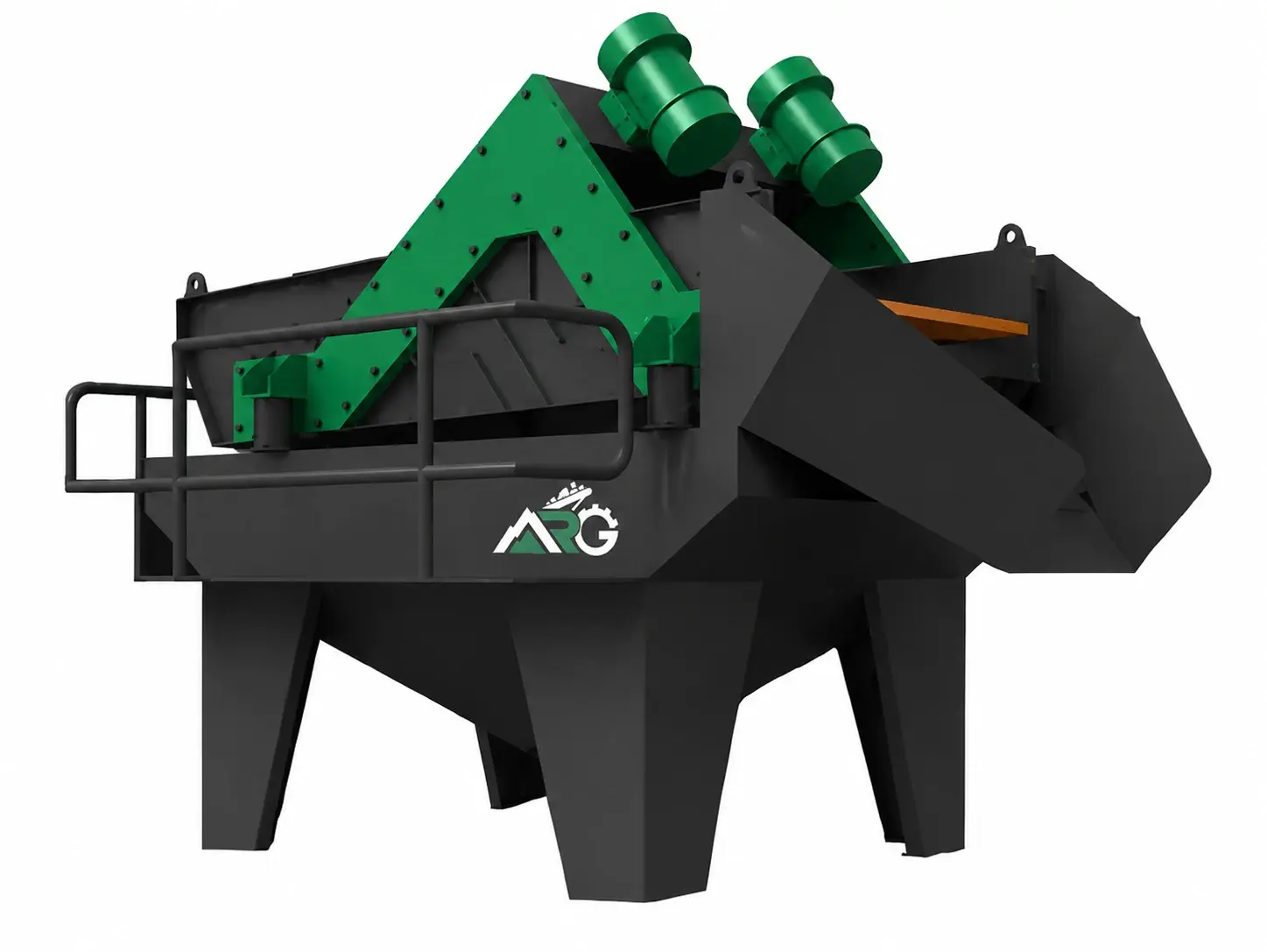

سرند خشککن ؛ مشخصات فنی، کاربرد و راهنمای خرید
سرند خشککن (Dewatering Screen) به همراه هیدروسیکلون، راهکاری استراتژیک برای جایگزینی سیستمهای سنتی شستوشو است. این تجهیز با اعمال ارتعاشات فرکانس بالا ( )و بهرهگیری از نیروی گریز از مرکز، رطوبت محصول نهایی را به ۱۲٪ کاهش داده و با بازیابی ذرات تا ۱۰۰ میکرون، نرخ هدررفت مصالح (فیلر) را تا ۹۰٪ بهبود میبخشد که منجر به ارتقای گرید کیفی بتن و کاهش ۵۰ درصدی مصرف انرژی میگردد.برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
سرند خشککن چگونه کار میکند؟
مکانیزم عملکرد سرند خشککن بر پایه سه عامل اصلی استوار است:
۱. ارتعاش با فرکانس بالا
ارتعاشات مداوم و فرکانس بالا باعث شکسته شدن پیوند کشش سطحی میان آب و مواد جامد میشود. این عمل سبب پخش یکنواخت مواد روی سطح توری و تسهیل خروج آب آزاد میگردد.
۲. شیب مناسب سطح سرند
طراحی سطح سرند با شیب صعودی (رو به بالا) انجام میشود. این زاویه مهندسیشده مانع از جریان سریع مواد شده و فرصت کافی جهت تخلیه کامل آب از منافذ توری را فراهم میکند.
۳. تشکیل بستر مواد (Filter Cake)
تجمع ذرات در بخش انتهایی و صعودی دستگاه منجر به تشکیل لایهای ضخیم از مصالح روی توری میشود. این بستر مانند یک فیلتر طبیعی عمل کرده و مانع عبور ریزدانهها به همراه آب زیر سرند میشود.
کاربردها
این تجهیز در خطوط فرآوری و شستوشوی مواد معدنی کاربردهای گستردهای دارد:
- کارخانههای تولید شن و ماسه و فرآوری سنگآهن
- بازیابی ماسه شستهشده و ریزدانههای معدنی
- مدارهای شستوشو و آبگیری زغالسنگ
- کارخانههای کنسانتره و کانهآرایی فلزی و غیرفلزی
- آبگیری از باطلههای معدنی و اسلاری خروجی هیدروسیکلونها
- کاهش رطوبت مصالح ساختمانی پیش از دپو یا بارگیری نهایی
مهمترین وظایف سرند خشککن
- کاهش رطوبت سطحی و آزاد مصالح شستهشده
- افزایش کیفیت دانه بندی ماسه با حفظ فیلرهای مفید
- بازیابی ذرات ریز میکرونی هدررفته در سرریز سیستمهای شستوشوی سنتی
- کاهش هزینهها و بار فیزیکی تجهیزات آبگیری پاییندست
- کمک به بازیافت آب و بازگرداندن آن به مدار فرآوری کارخانه
اجزای اصلی
ساختار مهندسی سرند خشککن شامل اجزای زیر است:
- شاسی و بدنه اصلی: سازه فلزی مقاوم جهت تحمل بارهای دینامیکی
- موتور یا الکتروموتورهای ویبره: تامینکننده نیروی محرکه ارتعاشی
- سیستم ارتعاش: وزنههای لنگ متصل به موتورها جهت ایجاد دامنه نوسان مشخص
- توری یا صفحات پلییورتان: پانلهای ضدسایش پلیمری با ابعاد چشمه ریز
- فنرهای نگهدارنده (تعلیق): دمپکنندههای ارتعاش جهت جلوگیری از انتقال ضربه به فونداسیون
- شوت ورودی دوغاب: بخش هدایتکننده اسلاری خیس به روی عرشه
- خروجی آب و خروجی مواد آبگیریشده: مجراهای مجزا جهت هدایت پساب و محصول خشک
ویژگیهای فنی
یک سرند خشککن استاندارد باید واجد مشخصات زیر باشد:
- ارتعاش کاملاً پایدار، خطی و یکنواخت در تمام سطح غربال
- بدنه مقاوم در برابر سایش مکانیکی و خوردگی شیمیایی (محیطهای مرطوب)
- توریهای پلییورتان با مقاومت سایشی بالا و چشمههای ضدانسداد
- طراحی هیدرودینامیکی مناسب جهت تخلیه حداکثری و سریع آب
- قابلیت کارکرد مداوم (Heavy Duty) زیر بارهای سنگین دوغاب و مواد خیس
چه موادی با سرند خشککن آبگیری میشوند؟
این تجهیز برای جداسازی و آبگیری مواد زیر بهینهسازی شده است:
- انواع ماسه شستهشده طبیعی و کوهستانی
- ریزدانههای معدنی و سیلیسی
- کنسانترههای مرطوب فلزی (آهن، مس، سرب و روی)
- لجنهای صنعتی و باطلههای مرطوب کارخانجات
- ذرات جامد خروجی از تهریز هیدروسیکلونها
مزایای استفاده از سرند خشککن
- کاهش چشمگیر رطوبت محصول نهایی و تسهیل بارگیری بلافاصله
- بازیابی حداکثری فیلرها و افزایش تناژ تولیدی ماسه
- کاهش هدررفت مواد معدنی باارزش در پساب خروجی
- بهبود کیفیت و پایداری فیزیکی دپوی مصالح در کارگاه
- کاهش مصرف آب تازه کارخانه از طریق بازیافت و تصفیه آب
- کاهش استهلاک و هزینههای حملونقل کامیونها به دلیل سبکی بار خشک
تفاوت سرند خشککن با سرند معمولی
| ویژگی | سرند معمولی (Grading Screen) | سرند خشککن (Dewatering Screen) |
|---|---|---|
| وظیفه اصلی | دانهبندی، سرند کردن و تفکیک سایز مواد | آبگیری، کاهش رطوبت و بازیابی ریزدانه |
| نوع خوراک ورودی | مواد خشک، نیمهخشک یا مرطوب با سایز بزرگ | دوغاب (Slurry)، اسلاری و مواد کاملاً خیس |
| تمرکز عملکرد | جداسازی ذرات بر اساس ابعاد هندسی | جداسازی فاز مایع از جامد |
| کاربرد اصلی | طبقهبندی محصولات در سایزهای مختلف | کاهش رطوبت فیزیکی و فیلتراسیون |
| محیط کاری | خطوط خردایش اولیه، ثانویه و دانهبندی | خطوط شستوشو، فرآوری مرطوب و آبگیری |
چه عواملی بر راندمان سرند خشککن اثر میگذارند؟
- درصد مواد جامد (Solid Content): میزان غلظت مایع ورودی به دستگاه
- دانهبندی خوراک: نسبت ذرات درشت به ریز جهت تشکیل بهینه لایه فیلتر کیک
- مشخصات توری: سایز چشمهها، نوع طراحی و جنس پانلهای پلییورتان
- پارامترهای ارتعاشی: شدت، دامنه نوسان و فرکانس موتورهای ویبره
- زاویه نصب: میزان شیب صعودی عرشه دستگاه
- نرخ خوراکدهی: حجم بار ورودی به ازای عرض سرند در واحد زمان
نکات مهم در انتخاب سرند خشککن
جهت سفارش و طراحی بهینه دستگاه، مشخص بودن اطلاعات زیر الزامی است:
- ظرفیت ورودی خط تولید بر حسب تن در ساعت
- درصد رطوبت ورودی خوراک و رطوبت مورد انتظار در خروجی
- نوع ماده معدنی و ضریب سایش آن
- توزیع دانهبندی و میزان ذرات زیر ۱۰۰ میکرون جهت بازیابی
- ساختار مدار شستوشو و محل قرارگیری تجهیز در خط
- محدودیتهای فضا و فونداسیون جهت نصب سیستم تعلیق
نکات نگهداری
با توجه به کارکرد مستمر در محیط مرطوب و ساینده، رعایت موارد زیر جهت افزایش عمر مفید دستگاه ضروری است:
- کنترل دورهای و منظم توریهای پلییورتان جهت جلوگیری از پارگی یا گشاد شدن چشمهها
- روانکاری منظم یاتاقانها و بازدید دمای کاری بلبرینگهای موتور ویبره
- آچارکشی دورهای پیچها و بررسی سلامت اتصالات بدنه
- پاکسازی مسیرهای خروج پساب جهت جلوگیری از رسوبگذاری گل و لای
- بررسی تراز بودن شاسی و عدم دفرمه شدن فنرهای تعلیق فولادی
سوالات متداول
۱. آیا سرند خشککن همان سرند معمولی است؟
خیر. سرند خشککن برای کاهش رطوبت و جداسازی آب از ذرات طراحی شده است و دارای شیب صعودی و فرکانس بالاست، در حالی که سرند معمولی جهت تفکیک ابعادی مواد با شیب نزولی کار میکند.
۲. سرند خشککن در کارخانه شن و ماسه چه کاربردی دارد؟
این دستگاه رطوبت ماسه خروجی از ماسهشوی را به سرعت کاهش داده و با بازیابی ذرات ریز و فیلر، مانع از هدررفت مصالح باارزش در استخرهای تهنشینی میشود.
۳. آیا سرند خشککن میتواند جایگزین ماسهشوی حلزونی شود؟
خیر. وظیفه سرند خشککن شستوشوی اولیه نیست؛ بلکه این دستگاه به عنوان مکمل (غالباً بعد از ماسهشوی یا در ترکیب با هیدروسیکلون) جهت آبگیری نهایی و بازیابی فیلر به کار میرود.
۴. علت هدررفت ریزدانهها در خطوط شستوشو چیست؟
در سیستمهای سنتی، آب مصرفی حجم زیادی از ذرات ریز را با خود شسته و به حوضچهها میبرد. استفاده از سرند خشککن مجهز به توریهای چشمهریز پلییورتان این تلفات را تا حد زیادی متوقف میکند.
۵. آیا آروان ره گستر امکان تأمین سرند خشککن را دارد؟
بله. شرکت آروان ره گستر بر اساس مشخصات خط تولید، دانه بندی مواد و ظرفیت کارخانه، اقدام به طراحی، ساخت و تامین انواع سرندهای خشککن سفارشی و قطعات جانبی آنها مینماید.
تماس برای مشاوره و استعلام
برای دریافت مشاوره فنی، استعلام قیمت و انتخاب مدل مناسب و متناسب با شرایط خط خردایش شما ، با کارشناسان آروان ره گستر تماس بگیرید.
